400-6171-355400-6171-3551、產品簡介：

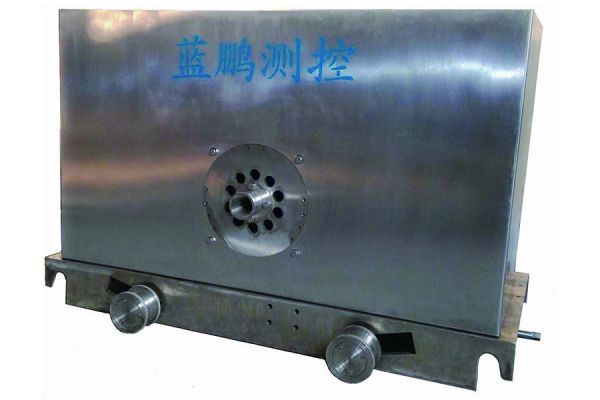

測徑儀內置3臺工業相機，熱軋時利用錨桿、螺紋鋼的自發光從不同角度拍圖像，冷軋時利用背光拍攝清晰圖像?？梢詼y量軋材的內徑、外徑、肋高、節距等特征尺寸。
2、測量原理
3、設備組成
4、功能描述：
* 測量特征值：錨桿鋼內徑d0、錨桿鋼外徑d1；錨桿鋼對角尺寸d2、d3；螺距p、兩面橫肋相對偏移尺寸p/2；
* 產品參數設置：可設置產品規格、正負公差等參數；
* 系統參數設置：可設置故障通道、通信端口、熱膨脹系數等；
* 數據存儲：數據記錄，存儲時間大于1年；歷史數據查詢，可查詢某一時刻的尺寸，時間精確到秒；
* 報警設置：可設置超差、超溫報警的形式和閾值；
* 修正功能：自動/手動，輸入熱膨脹系數后校準；
* 超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；現場LED顯示屏數據顏色及狀態顯示報警；
* 超溫報警：測量車內設置溫度傳感器，當車內溫度超過相機使用溫度范圍時，主控室報警燈發光報警；現場LED顯示屏狀態顯示報警；
5、應用范圍
設備主要用于熱軋錨桿鋼、螺紋鋼生產線的在線尺寸檢測。
6、技術參數：
型號 | 測量范圍 （mm） | 軋材直徑 （mm） | 測量精度 （mm） | 重復性 （mm） | 測量頻率 （幀/秒） | 尺寸 L×W×H | 重量（KG） |
JX03-DG35 | 0-35 | 6-25 | ±0.06 | 0.02 | 50 | 1500×800×1250 | 200 |
JX03-DG50 | 0-50 | 6-40 | ±0.06 | 0.02 | 25 | 1500×800×1250 | 240 |
